UML의 관계(Relationships)



1. 관계(Relationships)

UML의 관계는 사물과 사물 사이의 연관성을 표현하는 것이다.





<관계의 종류>



1) 연관 관계(Association)

2개 이상의 사물이 서로 관련되어 있는 관계 이다. 아래 표와 같이 사물 사이의 다중도를 표현할 수 있음.

다중도	의미
1	1개의 객체가 연관됨
n	n개의 객체가 연관됨
0..1	연관된 객체가 없거나 1개만 존재함
0..* 또는 *	연관된 객체가 없거나 다수일 수 있음
1..*	연관된 객체가 1개 이상임)
n..*	연관된 객체가 n개 이상임
n..m	연관된 객체가 n개 이상이거나 m개 이하임



---



학생은 한 학교에 다니는 관계이며 학생은 1명 이상이다.

---



선생은 학생을 가르치고 학생은 선생에게 가르침 받는 관계이다.

학생은 한 명 이상의 선생으로부터 가르침을 받고, 선생은 한 명이상의 학생을 가르친다.

---



2. 집합(Aggregation)

 하나의 사물이 다른 사물에 포함되어있는 관계인 것을 나타내고 서로 독립적이다.



프린터는 컴퓨터에 연결해서 사용할 수 있으며, 다른 컴퓨터에 연결해서 사용할 수도 있다.

다른 컴퓨터에 연결이 가능하므로 독립적이라고 할 수 있다.

---

3. 포함(Composition)

 집합과 비슷한 포함관계이지만 다른점은 서로 독립될 수 없다. 이는 포함하는쪽이 사라지면 포함된 쪽은 사라진다는 것이다.

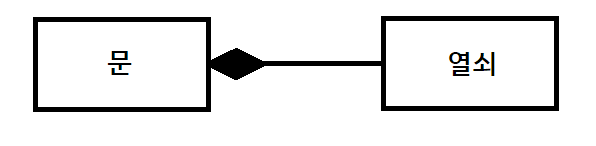

문을 열 수 있는 열쇠는 하나이며 해당 열쇠로는 다른 문을 열 수 없다.

그리고 문이 없어지면 열쇠도 더 이상 필요없다.

---



4. 일반화(Generalization)

 상속관계라고 할 수 있다. 일반화라는 말 그대로 하나의 사물로 묶어서 나타내는 것이다.

사자(자식)와 코끼리(자식)는 동물(부모)이다.

---



5. 의존(Dependency)

서로 연관은 있으나 필요할 때만 관계가 형성되는 것을 나타낸다.

등급이 높으면 할인율을 적용하고 등급이 낮으면 할인율을 적용하지 않는다.

---



6. 실체화(Realization)

어떠한 관계로 사물을 그룹화 할 수 있는 것을 나타낸다.

비행기와 새는 날 수 있는 행동으로 그룹지을 수 있다.

---

<여기서 Tip!>

솔직히 UML 관계는 너무 쉬워서 나올 확률이 적다. 필자는 간단히만 이해하고 넘어가려 한다.

그래서 다음 챕터인 다이어그램을 더 공부하는게 더 좋을 것 같다는 개인적인 의견이다.







읽어주셔서 감사합니다!

 정처기 화이팅!!
