E-R(개체 - 관계) 모델

1. E-R(Entity - Relationship, 개체 - 관계) 모델

E-R 모델은 개체와 개체 간의 관계를 기본 요소로 이용하여 현실 세계의 무질서한 데이터를 개념적인 논리 데이터로 표현하기 위한 방법이다.(개념적 설계)





<여기서 Tip!>

E-R 모델은 개념적 데이터 모델의 가장 대표적인 모델이다.

E-R 모델의 정의는 다이어그램 기호와 함께 설명하겠다.



2. E-R 다이어그램

아래 기호를 이용하여 다이어그램을 그린다.





<여기서 Tip!>

E-R 다이어그램의 기호를 구분할 줄  아는것이 좋다.

구분하기 쉬운 방법은 예시를 다이어그램으로 그려보면 빠르게 외워진다.



개체는 여러 속성을 가지고있다. (사각형)

개체들은 관계로 이어져 있다. (마름모)

속성은 개체들과 관계에 연결할 수 있다. (타원)

속성 중 다중갑 속성이 있다. (이중 타원)

속성 중 기본키 속성이 있다.(속성의 밑줄)

속성도 속성을 가질 수 있다. 이를 복합 속성이라 한다.(속성에 속성 연결)

개체들의 관계를 나타낼 때 (1 : 1), (1 : N), (N : M) 으로 나타낼 수 있다. (개체와 관계 사이의 선 위에 관계의 형태를 표시)

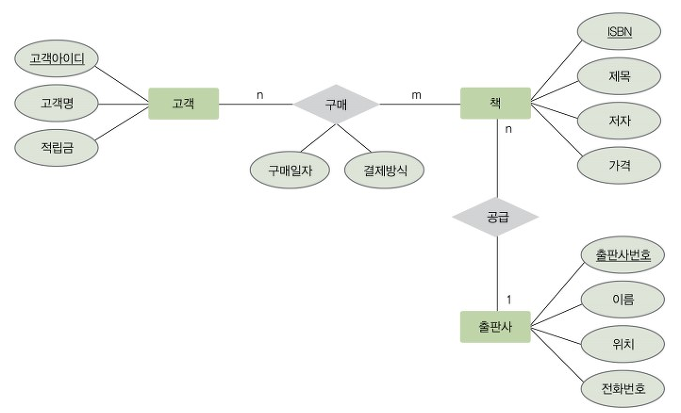

<다이어그램 예시>

고객은 책을 여러권 구매할 수 있고 책은 고객들에게 여러권 팔려나갈 수 있다.

"구매"라는 관계에는 "구매일자"와 "결제방식"의 속성이 있다.

"고객" 개체의 속성은 고객아이디, 고객명, 적립금이 있고 고객아이디는 고객의 기본키이다.

"책" 개체의 속성은 ISBN, 제목, 저자, 가격이 있고 ISBN은 책의 기본키이다.

출판사는 여러 책들을 공급할 수 있고 책은 한 출판사에서만 출판될 수 있다."출판사" 개체의 속성은 출판사번호, 이름, 위치, 전화번호가 있고 출판사번호는 출판사의 기본키이다.





위와같이 요구사항을 추상화하여 E-R 다이어그램으로 그리면 다이어그램 예시 그림과 같다.

작성법만 숙지하면 외우지 않아도 그림만 보면 기억난다.
